單針避雷針產品介紹：

　　單針避雷針(接閃器)的防雷作用是它能把閃電從保護物上方引向自己，并通過引下線和接地裝置將雷電流釋放到大地中，從而保護了天線、鐵塔或建筑物等不被直接雷擊。

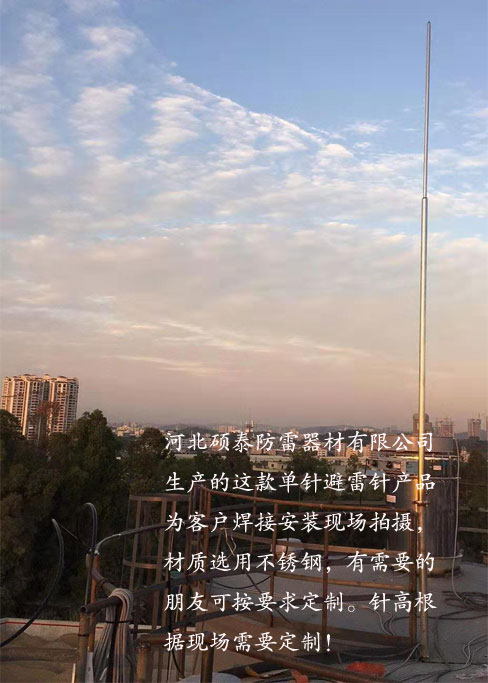

　　客戶焊接安裝現場拍攝圖片展示：

　　碩泰單針避雷針主要特點：

　　1、產品材質選用不銹鋼，抗銹蝕、外表美觀。

　　2、安全可靠，機構堅固，抗沖擊能力強，流通量大。

　　3、覆蓋面積大，泄放雷電能力強。

　　4、針高可根據用戶需要定制。

　　單針避雷針工作原理：

　　避雷針使雷云和大地間的電場發生畸變，進而使雷電擊與避雷針上，雷電流沿著避雷針及其引下線，直接泄入大地。使避雷針周圍一定空間范圍的物體(建筑物等)免遭雷擊而得到保護。

　　單針避雷針用途：

　　單針避雷針廣泛應用于一、二、三類防雷建筑物，主要適用于：無線通訊基站、易燃、易爆物品倉庫、高層建筑、大學、醫院、民用、船舶、機場、歷史性建筑物、賽馬場、運動場、化學品、橡膠、油漆制造所、雷達站、油庫、氣象臺站、軍事基地、礦場等。

　　避雷針的保護范圍：

　　距地面hr處作一條平行于地面的平行線，以避雷針的針尖為圓心，hr為半徑畫弧，交水平線于A、B兩點，又分別以A、B兩點為圓心，hr為半徑，從針尖向地面畫弧。如圖所示，則圖中曲線就是避雷針保護范圍的邊界，保護范圍是一個對稱的錐體。

　　Hr的取值:

　　一類防雷建筑物為30米

　　二類防雷建筑物為45米

　　三類防雷建筑物為60米

　　避雷針的設計原則：

　　1、獨立避雷針與被保護物之間應有不小于5m距離，以免雷擊避雷針時出現反擊。獨立避雷針宜設獨立的接地裝置，與接地網間地中距離不小于3m。

　　2、35kV及以下高壓配電裝置構架及房頂上不宜裝設避雷針。裝在構架上的避雷針應與接地網相連，并裝設集中接地裝置。

　　3、變壓器的門型構架上不應安裝避雷針。

　　4、避雷針及接地裝置距道路及出口距離應大于3m，否則應鋪碎石或瀝青面5～8cm厚，以保人身不受跨步電壓危害。

　　5、嚴禁將架空照明線、電話線、廣播線、天線等裝在避雷針或構架上。

　　6、如在獨立避雷針或構架上裝設照明燈，其電源線必須使用鉛皮電纜或穿入鋼管，并直接埋入地中長度10m以上。

　　單針避雷針技術參數：

　　名稱 單針避雷針

　　品牌：碩泰

　　產地：河北滄州

　　型號 ST-304-M

　　雷電通流流量(In) 300(KA)

　　接地電阻要求 ≤10Ω

　　抗風強度 ≤40m/s

　　幅值衰減率 ≥80

　　自身高度(h) 1.0米、1.2米、1.5米、2.0米、2.5米、3米

　　主要材料：不銹鋼

　　針高可根據用戶需要定制，選型請聯系15831870847(微信同號)

　　單針避雷針工作原理：

　　避雷針使雷云和大地間的電場發生畸變，進而使雷電擊與避雷針上，雷電流沿著避雷針及其引下線，直接泄入大地。使避雷針周圍一定空間范圍的物體(建筑物等)免遭雷擊而得到保護。

　　單針避雷針用途：

　　單針避雷針廣泛應用于一、二、三類防雷建筑物，主要適用于：無線通訊基站、易燃、易爆物品倉庫、高層建筑、大學、醫院、民用、船舶、機場、歷史性建筑物、賽馬場、運動場、化學品、橡膠、油漆制造所、雷達站、油庫、氣象臺站、軍事基地、礦場等。

　　避雷針的保護范圍：

　　距地面hr處作一條平行于地面的平行線，以避雷針的針尖為圓心，hr為半徑畫弧，交水平線于A、B兩點，又分別以A、B兩點為圓心，hr為半徑，從針尖向地面畫弧。如圖所示，則圖中曲線就是避雷針保護范圍的邊界，保護范圍是一個對稱的錐體。

　　一、避雷針安裝要求：

　　1、要高于需要保護的裝置

　　2、要有良好的接地

　　3、引出線要足夠初，能承受大電流.

　　二、避雷針安裝方法:

　　1.避雷針的保護區

　　避雷針的保護區是避雷針下面滾球保護范圍內。避雷針架設越高，保護區的范圍就越大。安裝避雷針須注意它與受保護物體距離應大于5m,因為避雷針及下引線受雷電感應能擊穿2~3m的空氣。

　　2.桿避雷針制造和安裝

　　避雷針由接閃器(即避雷針的針尖)、支桿、接地引線和接地體四部分組成。 針尖用粗一點的銅絲、鐵絲做成，用粗鐵棍更好;支桿可用木桿，也可用金屬桿;接地引線可用粗一點的鐵絲或其它帶狀金屬條，上端與針尖相連，下端與埋入地下的接地體相連，連接必須用焊接。接地引線必須用整根線，并選擇近矩離接到接地體上，盡量不彎曲。接地體是埋在地下的金屬物件，通常用鋼管、角鋼、鋼針等做成，長度應取1 ~ 2m。埋沒深度不小于2m。避雷針接地體不能與其它接地體混用，必須獨立接地。
