碩泰接地模塊是一種以碳素材料為主體的接地體，它由導電性、穩定性較好的非金屬礦物質組成。接地模塊按著產品形狀可以分：

　　梅花型接地模塊，圓柱型接地模塊，方形接地模塊，雷克石接地模塊。

　　一、碩泰接地模塊產品優點：

　　1、接地模塊的主體材料與土壤的物理結構相似，能與土壤結合為一體。使接地體與土壤的有效接觸面積比金屬接地體大許多倍，增大了接地體的有效散流面積，

　　極大降低接地體與土壤的接觸電阻，因此能顯著提高接地效率，減少地網占用土地面積。

　　2、接地模塊自身有很強的吸濕保濕能力，使它周圍的土壤保持濕潤，保證接地模塊有效發揮導電作用;

　　同時，接地體中導電物的導電特性不受干濕度、高低溫等季節變化的影響。因此能提供穩定的接地電阻。

　　3、接地模塊的非金屬材料使電阻率相差巨大的金屬與土壤之間形成一個變化比較平緩的低電阻區域，

　　當大電流沖擊時，可降低接地體、接地線暫態電位梯度，降低跨步電壓和接觸電壓，減少發生地電位反擊的概率。

　　4、接地模塊的主體本身是抗腐蝕材料，它的金屬骨架采用的表面經抗腐蝕處理的金屬材料，因此該接地體總體抗腐蝕性能優良，使用壽命達到三十年以上。

　　5、接地模塊可進行垂直埋置或水平埋置，埋置深度一般為0.8~1.0米。

　　具有很強的保濕、吸濕性和穩定的導電性，金屬接地體通過外圍的非金屬的模塊材料與大地的接觸電阻將大大減小，達到良好的降阻作用。

　　性能特點

　　1、采用化學穩定非金屬導體材料作為模塊的導電介質，其導電性不受季節影響;

　　2、能吸濕保濕、能保持和土壤有效接觸、接地電阻低;

　　3、在高土壤電阻率地區，能有效降低地網接地電阻;

　　4、耐大工頻和沖擊電流沖擊，電阻穩定;

　　5、耐腐蝕、無毒、使用壽命長、安裝簡便。

　　二、應用范圍

　　1、發電廠、變電站、核電站、水力發電站、風力發電站、開關站、高壓輸電線路、電氣化鐵路、電信、移動通信基站、微波中繼站、地面衛星接收站、雷達站等工作接地、安全接地和防雷接地。

　　2、貴重精密儀器、計算機機房設備、郵電程控設備、廣播電視設備、電子醫療設備等工作接地和保護接地。

　　3、各種高層建筑及高大構筑物、名勝古建筑 、高大紀念塔等防雷接地。

　　4、石油輸送管道及油氣罐，易燃易爆物質倉庫防雷接地。

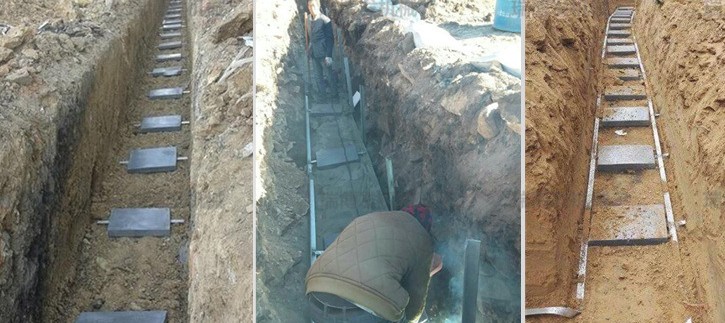

　　三、施工方法

　　1、接地模塊可進行垂直埋置或水平埋置，埋置深度一般為0.8~1.0米。

　　2、采用幾個模塊并聯埋置時，模塊間距不宜小于4.0米。如條件不允許，可適當減小，和此同時應減小計算模塊用量時模塊利用系數的取值。

　　3、接地模塊的極芯互相并聯或和地線連接時，必須進行焊接。要求用同一種金屬材料焊接，確保連接的可靠性。焊接長度應不小于80mm，不允許虛焊、漏焊。

　　4、應在焊接處清除焊渣，涂上一層瀝青或漆，以防極芯腐蝕。

　　5、坑槽回填應采用細粒土為填料，不得用碎磚等建筑垃圾做回填料，回填時應分層操作，填30公分料后，適量加水并夯實。再填料、加水和夯實，直至和地表齊平。

　　6、吸濕72小時后，用地阻儀測量工頻接地電阻。若未達到預期目標，應分析原因和采取彌補措施。

　　7、在寒冷地區，模塊應埋在凍土層以下。

　　四、用量計算

　　根據地網土層的土壤電阻率，采用下式計算接地模塊用量：

　　水平埋置，單個模塊接地電阻：

　　Rj =0.068×[ρ÷(a×b)-2]

　　并聯后總接地電阻：Rnj = Rj /nη

　　式中：ρ―土壤電阻率(Ω/m)

　　a、b―接地模塊的長、寬(m);

　　Rj―單個模塊接地電阻(Ω);

　　Rnj―總接地電阻(Ω);

　　n―接地模塊個數;

　　η―模塊調整系數，一般取0.6―0.9。

　　五、包裝運輸

　　方型接地模塊采用木箱包裝，每箱裝兩塊，包裝內采用泡沫襯墊來隔離模塊與模塊、模塊與箱壁，適于用長途運輸和搬運。

　　圓柱型接地模塊采用木箱包裝，每箱-塊，包裝內采用泡沫襯墊米隔離模塊與模塊、模塊與箱壁。

　　注意事項

　　貯存避免高溫、曝曬。

　　運輸和安裝時，應避免機械力或摔打等損傷模塊。

　　北方高寒地區，模塊應埋設在凍土層以下
