一、接地體總體布置設計

　　接地體總體布置設計應視地形、地勢、土質等情況而定，并無一定之規(guī)，而應根據(jù)具體條件進行設計。現(xiàn)提供下述幾種方式供參考。共分垂直、水平及二者混合的布置方式。

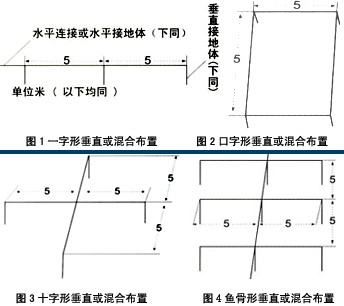

　　1、 垂直方式

　　如圖1-4，分一字形、口字形、十字形及魚骨形。特別要指出的每根水平接地體之間的距離不應小于5米，否則有屏蔽作用，影響降阻效果。此法適用于地形狹窄，但能深挖或有條件使用機械鉆孔的情況。

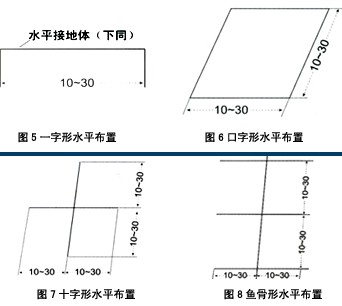

　　2、 水平方式

　　如圖5-8亦分一字形、口字形、十字形及魚骨形。不打垂直接地體，只打水平接地體，此方法效果差、好不用。但在地形寬闊而地質情況又不便深挖并無機械深鉆的情況下，只好使用此法，但接地體要盡量拉長。

　　3、混合方式

　　如圖1-4，水平連接線亦要挖到盡可能深，使其成為水平接地體，并在其周圍施用降電阻劑。垂直接地體周圍當然亦同時施用降電阻劑。

　　此法適用于地形狹窄而又不便深挖的的條件差的情況。水平與垂直接地坑的深度均可適當比規(guī)定值淺些。
